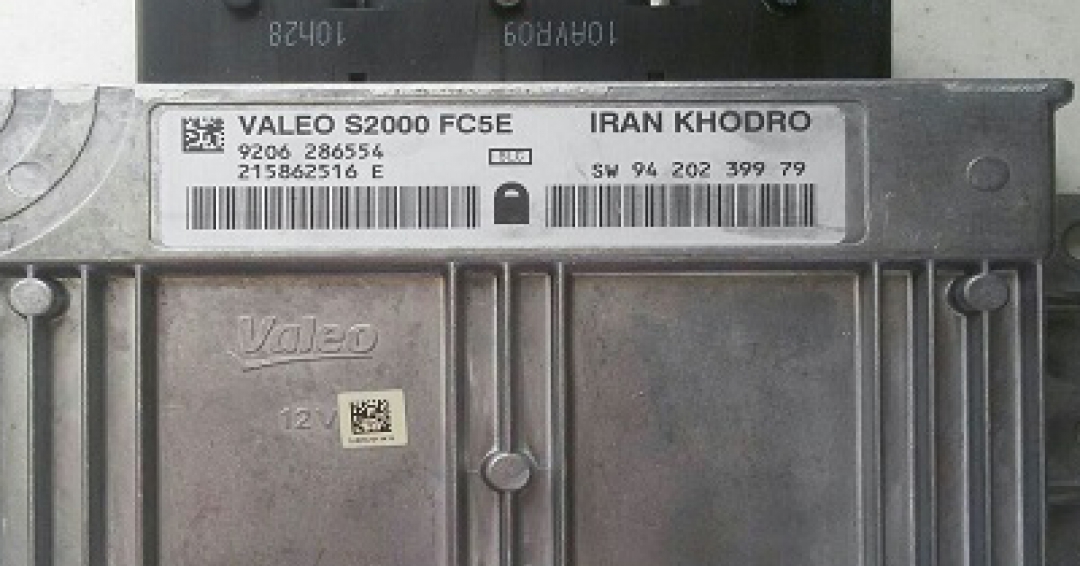

آموزش روشن کردن کلیه خودروها با ایسیو ساژم S2000 و والئو
در ابتدا برق های روی ایسیو چک کنید پایه B4 از سوکت قهوهای ایسیو برق با سوئیچ است
و پایه A4 از سوکت مشکی ایسیو برق دائم باید باشد
پایه H1 از سوکت خاکستری منفی پایه H4 از سوکت مشکی منفی پایه M4 از سوکت قهوه ای منفی میباشد
پایه های 2 و 11 و 14 و 15 و 8 در رله دوبل باید برق داشته باشند
برای فعال شدن رله اول یک منفی از پایه F2 سوکت مشکی ایسیو به پایه 10 رله دوبل میرود
بری فعال شدن رله دوم یک منفی از پایه F3 سوکت خاکستری ایسیو به پایه 7رله دوبل میرود
کلید اینرسی چک شود میتوانید سیم ها را موقتا یکسره کرد
امکان خرابی سنسور مپ میباشد که با کشیدن سوکت از مدار خارج میشود
در صورت حرابی رله دوبل و نبودن رله در آموزشها همین بخش راهنمای یکسره کردن رله دوبل هست
سنسور دور موتور تست شود
فرهاد شاهنوار سه شنبه 10 فروردین 1400
سلام...پایه ی فیدبک رله اول رو هم بزارید...بعضی موقع ها قط میشه و ماشین روشن نمیشه
پاسخ مدیر به فرهاد شاهنوار چهارشنبه 11 فروردین 1400
سلام حتما ممنون از شما
